Chống sét cho hệ thống điện mặt trời – Giải pháp 4 lớp bảo vệ chuẩn kỹ thuật, an toàn tuyệt đối

Một tia sét đánh cách xa hàng trăm mét vẫn có thể tạo ra xung điện hàng nghìn volt lan truyền qua dây DC hoặc AC, phá hỏng biến tần, cháy tấm pin hoặc gây chập điện nghiêm trọng.

Để hệ thống hoạt động ổn định – bền bỉ – an toàn lâu dài, việc thi công chống sét đúng chuẩn kỹ thuật là yếu tố bắt buộc, đặc biệt đối với các hệ thống điện mặt trời công suất lớn và có pin lưu trữ.

⚠️ Vì sao hệ thống điện mặt trời cần chống sét chuyên biệt?

• Sét lan truyền qua đường DC từ dàn pin có thể phá hỏng inverter chỉ trong tích tắc.

• Sét cảm ứng có thể đánh hỏng hàng loạt cell pin dù không tiếp xúc trực tiếp.

• Nguồn điện lưới bị sét đánh lan truyền ngược có thể làm nổ bo mạch hoặc cháy tủ điện.

👉 Thực tế cho thấy, nhiều hệ thống “giá rẻ” không có giải pháp chống sét hoặc chỉ trang bị 1 tầng SPD đơn giản — không đủ khả năng triệt tiêu năng lượng sét, dẫn đến hư hỏng hàng loạt sau vài cơn giông.

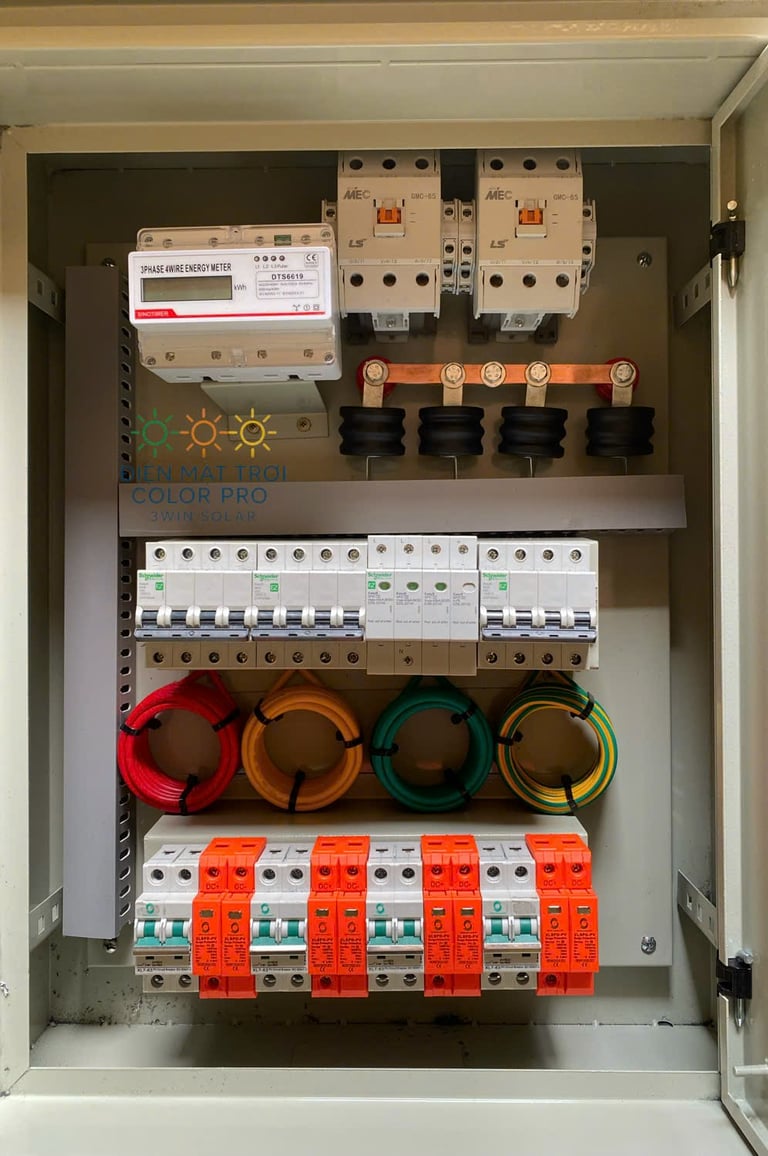

🛡 Giải pháp tủ điện chống sét 4 lớp – bảo vệ toàn diện cho hệ thống điện mặt trời

Tủ điện chống sét 4 lớp do chúng tôi thiết kế được xây dựng dựa trên nguyên lý phân tầng năng lượng sét: mỗi lớp có nhiệm vụ cắt – giảm – làm chậm – triệt tiêu xung sét tuần tự, đảm bảo dòng sét không thể lan tới thiết bị chính như biến tần hay pin lưu trữ.

🔰 Lớp 1 – GZ250: Cắt sét sơ cấp, triệt tiêu dòng xung sét lớn

• Thiết bị GZ250 có khả năng chịu xung sét lên đến 100kA.

• Là tuyến bảo vệ đầu tiên, cắt và dẫn phần năng lượng sét mạnh nhất xuống hệ thống tiếp địa.

• Được sử dụng cho cả đường DC và AC tùy theo thiết kế hệ thống (1 pha hoặc 3 pha).

• Bảo vệ biến tần, pin lưu trữ và toàn bộ tủ điện khỏi điện áp tăng đột biến.

🌀 Lớp 2 – Cuộn dây cảm kháng: Làm chậm và giảm tốc độ truyền xung sét

• Cuộn dây cảm kháng có tác dụng làm chậm biên độ và giảm cường độ dòng sét còn dư sau lớp GZ250.

• Giúp năng lượng sét được “trì hoãn” và tiêu tán dần, tránh gây sốc điện cho linh kiện phía sau.

• Đây là tuyến trung gian giúp cân bằng dòng điện và bảo vệ linh kiện SPD hoạt động ổn định hơn.

⚙️ Lớp 3 – SPD DC: Cắt xung sét tinh chỉnh cho đường DC (từ tấm pin xuống inverter)

• SPD DC có nhiệm vụ triệt tiêu hoàn toàn phần điện áp còn sót lại từ cuộn dây.

• Đảm bảo điện áp DC đầu vào của inverter luôn trong ngưỡng an toàn, bảo vệ bo mạch điều khiển và tụ lọc.

• Sử dụng SPD chuyên dụng cho hệ thống điện mặt trời, có khả năng tự phục hồi sau xung sét.

⚙️ Lớp 4 – SPD AC: Cắt sét đầu ra và bảo vệ điện lưới trong nhà

• SPD AC được đặt tại đầu ra của biến tần, bảo vệ thiết bị điện trong gia đình hoặc xưởng sản xuất khỏi sét lan truyền qua đường lưới.

• Cùng với SPD DC, tạo thành bộ đôi SPD 2 tầng hoàn chỉnh – xử lý dứt điểm mọi xung điện dư.

🌍 Hệ thống tiếp địa & thi công chuyên nghiệp

Để hệ thống chống sét đạt hiệu quả tối đa, chúng tôi áp dụng quy trình tiếp địa chuẩn kỹ thuật:

• 3 cọc đồng nguyên chất dài 2m4 đóng sâu xuống đất, liên kết bằng dây đồng mềm D25.

• Điện trở đất ≤ 10Ω, đảm bảo dẫn xung sét nhanh và triệt tiêu hoàn toàn năng lượng dư.

• Hàn hóa nhiệt mối nối – bền vĩnh viễn, chống oxy hóa, không cần bảo dưỡng định kỳ.

• Toàn bộ khung pin, biến tần, tủ điện đều được nối chung hệ thống tiếp địa đồng bộ.

💎 Ưu điểm nổi bật của tủ điện chống sét 4 lớp

✅ Cắt sét nhiều tầng – bảo vệ toàn bộ đường DC và AC.
✅ Linh kiện chuẩn công nghiệp: GZ250, cuộn cảm lõi đồng, SPD Solar chuyên dụng.
✅ Hạn chế tới 99% rủi ro sét lan truyền – an toàn tuyệt đối cho biến tần và pin lưu trữ.
✅ Lắp đặt chuyên nghiệp, kiểm tra điện trở tiếp địa trước khi bàn giao.
✅ Giúp hệ thống hoạt động ổn định – bền bỉ suốt hơn 20 năm.

🔋 Ứng dụng thực tế trong các hệ thống điện mặt trời cao cấp

Tủ điện 4 lớp cắt sét được tích hợp tiêu chuẩn trong các hệ thống:

• GoodWe Hybrid + pin lưu trữ GoodWe Lynx Home.

• Hệ thống điện mặt trời từ 5kWp đến 50kWp.

• Các công trình yêu cầu độ ổn định cao như biệt thự, nhà máy, cơ sở kinh doanh.

📞 Liên hệ tư vấn & thi công hệ thống chống sét điện mặt trời

Tại COLOR PRO - 3WIN SOLAR, mỗi hệ thống điện mặt trời đều được trang bị tủ điện chống sét 4 lớp độc quyền, đi kèm quy trình thi công – đo điện trở đất – kiểm tra vận hành đạt chuẩn an toàn điện năng lượng mặt trời.

📱 Hotline / Zalo: 035.376.0987
📍 Tư vấn & khảo sát miễn phí tại nhà.

👉 “Sét chỉ xuất hiện vài giây – nhưng hậu quả có thể kéo dài hàng chục năm.”

Hãy đầu tư hệ thống chống sét điện mặt trời 4 lớp chuẩn kỹ thuật, bảo vệ toàn diện cho công trình và an toàn cho cả gia đình.

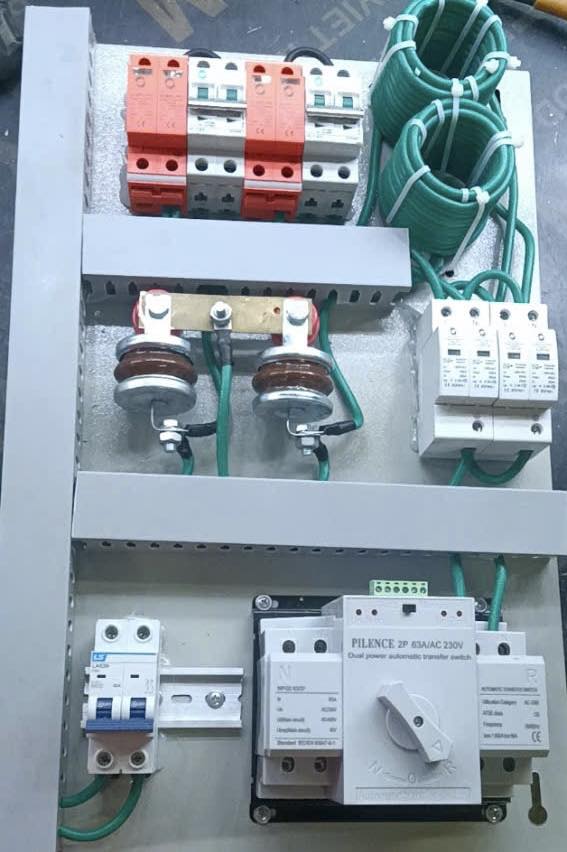

Tủ điện cắt sét 4 lớp dành cho điện 1 pha - cắt hết tàn dư của sét

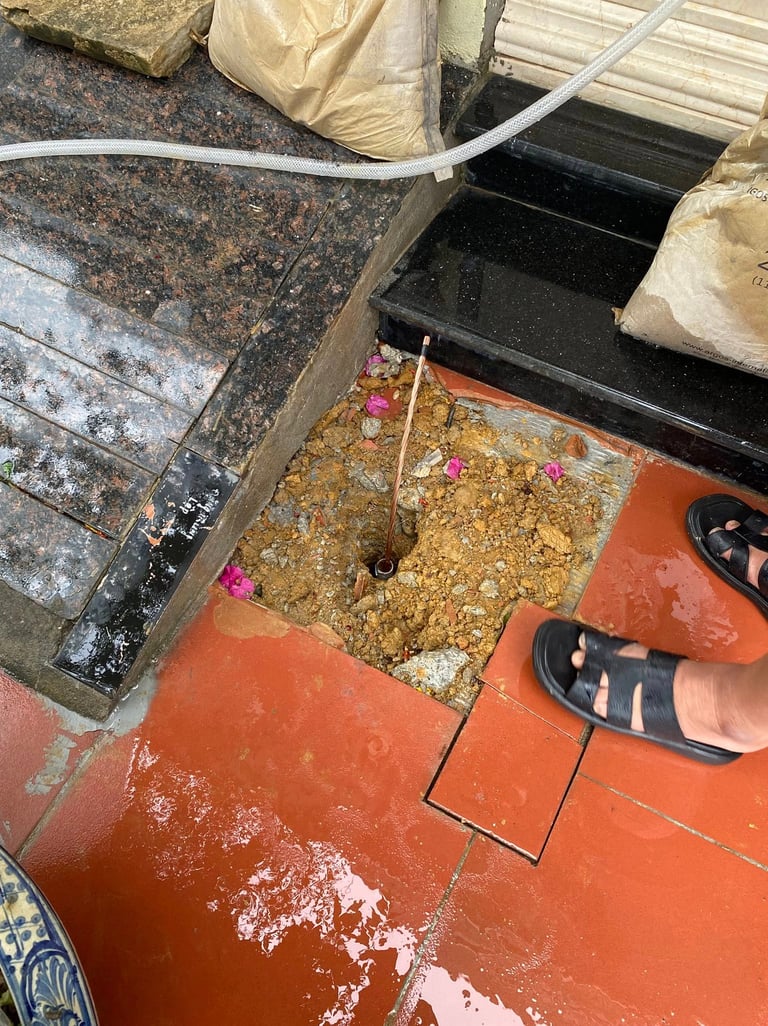

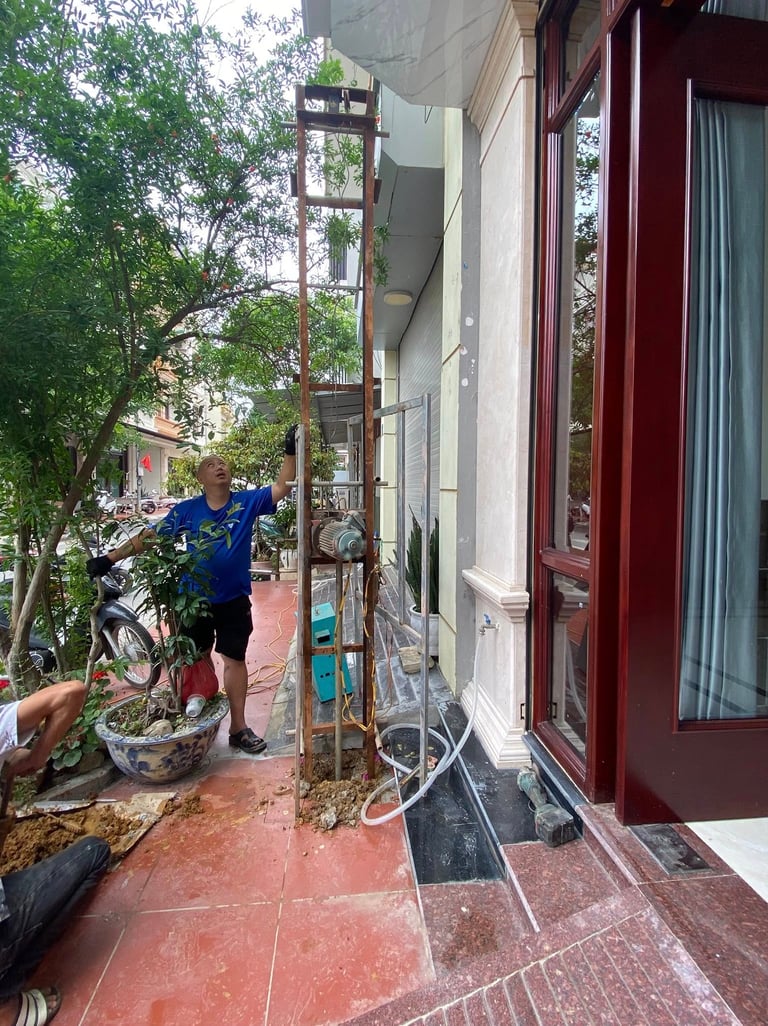

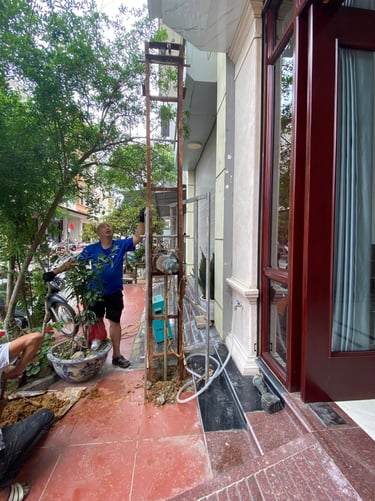

Hệ thống tiếp địa được thi công cẩn thận, đạt chuẩn dưới 10 ôm, bảo vệ hệ thống điện mặt trời an toàn trước sét 30 năm
